砂石烘干機

2200m3 筒體容積：
60.8~76.0t/h 生產能力：

適用用料：銅礦石、玄武石、頁巖等。

我公司所生產的砂石烘干機主要是專針對于蘭炭的性質而生產設計出來的。因為自身采用了現在的先進的科學設計，因此不僅僅可以烘干中煤、還可以烘干雞糞、牛糞、沙子等。同時。砂石烘干機設備具備物料處理量比較大，抗過載能力強等優勢。

砂石烘干機應用范圍

砂石烘干機圖片

砂石烘干機發貨現場

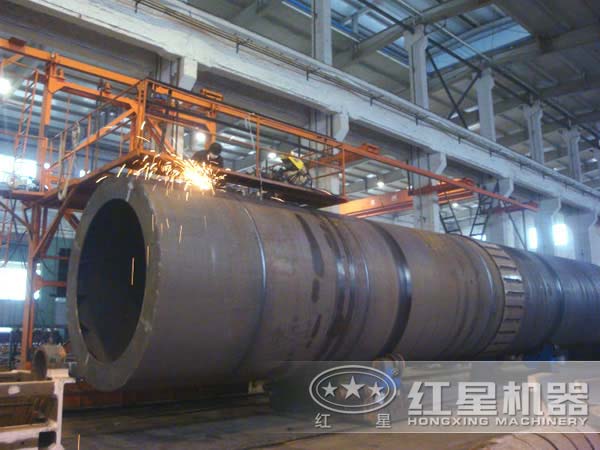

砂石烘干機加工車間

砂石烘干機生產廠家

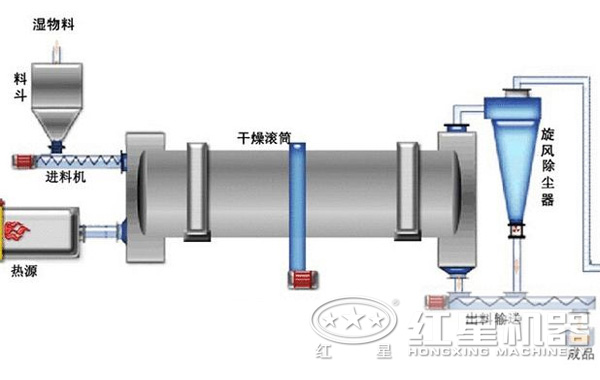

砂石烘干機工作原理

作時，將物料從設備的供料裝置進入多層滾筒的內層,實現順流烘干, 物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。

砂石烘干機工作原理

砂石烘干機結構組成

1.筒體：砂石烘干機的筒體主要是用來使筒體內部循環的熱空氣不外溢，保證室內的溫度維持在一定范圍內。使烘干機在工作中，能夠更加平穩、無故障的生產，提高烘干機的生產率。

2.軸承：軸承是砂石烘干機的主要部件之一，在工作中起到重要作用。在使用中應注意設備潤滑情況，在加新機油時以充滿軸承座空隙1/3為宜，不超過1/2，作業前只需將常蓋式油杯蓋旋緊少許即可。

3.托輪：托輪是采用新型耐村材質制作而成，在大大降低了擋輪受力，從而提高了托、擋輪軸承壽命，降低了生產成本。提高了生產效率。

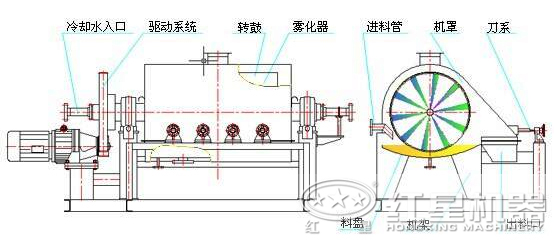

砂石烘干機內部結構

砂石烘干機性能優勢

產量高于1.5倍

與其它類型烘干設備相比，砂石烘干機增產50%~80%。工作中設備的筒體運行平穩、無任何故障，不僅大幅提高了設備烘干效率，產品更是干燥均勻性好。

損耗低、節能成本

砂石烘干機采用 “ 調心式托輪裝置 ”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了設備磨損和動力損耗，節約成本投資，又大大降低了維修費用和時間。

結構先進

砂石烘干機采用了高壓靜電除塵。該部件在機內可起到改善清灰效果。比如電收塵器改傳統扁鋼撞擊桿結構為整體型鋼結構，又將收塵極的側部振打錘結構刪繁就簡，使掉錘環節減少2/3。

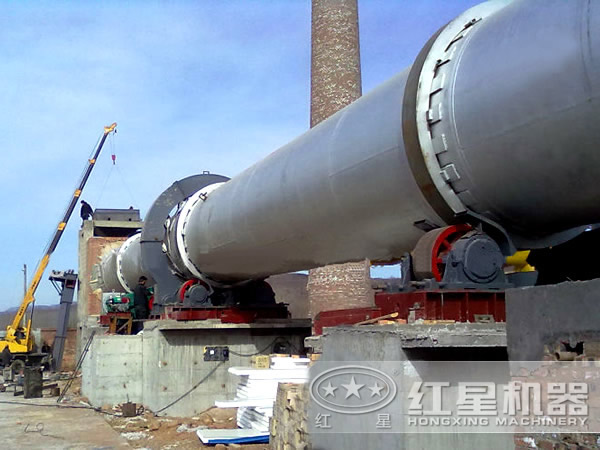

砂石烘干機投產客戶現場

技術參數

規格（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
