節能烘干機實則上就是指回轉烘干機，其主要適用于選礦、建材、冶金、化工等部門，用于烘干一定濕度或粒度的物料，如各種礦石、礦渣、煤泥、脫硫石膏等。以下將是對節能烘干機的詳細介紹，為用戶后期投資選購作參考。

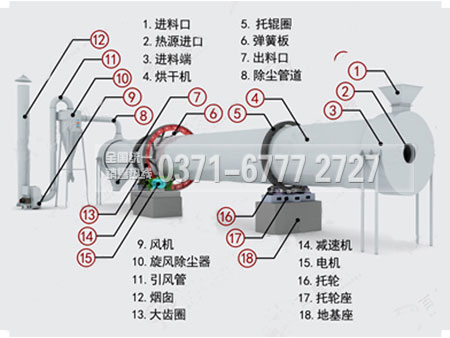

一套完整的節能烘干機設備主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。其主體部分主要由筒體、前輥圈、后輥圈、齒輪、擋輥；拖輥、小齒輪、出料部分、揚板、減速機、電機、熱風道、進料溜槽、爐體等部分組成。具體節能烘干機內部結構如下圖所示：
1、烘干效果好——物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換等形式工作，使設備的表面積比其它烘干機減少30%以上；
2、操作控制強——實際操作中節能烘干機可采用電腦自動控制，可實現遠程控制，操作簡便；
3、高產節能性強——節能烘干機采用新型傳動裝置，相比一般污泥烘干機，節約用煤量近20%，為客戶節約成本；
4、適用范圍廣——節能烘干機應用范圍非常寬廣，如煤、油、氣三種，廣泛應用于粘土、煤、礦渣、鐵粉等各種原材料的烘干。
節能烘干作業時，在回轉烘干機設備底部溫度達400℃-800℃狀態下，物料由提升機從喂料口喂入，在重力作用下由經過打散，破碎，分散裝置均布在轉筒烘干機內部流動（保證了物料在烘干機內部的熱交換效果）。熱氣體由下部熱風爐生成，從下向上運動，與物料相接觸，通過熱傳導，對流，輻射等多種方式將熱量傳遞給物料，從而使物料溫度不斷升高，水分不斷被蒸發，最終符合水分要求的物料從下部出口卸料，帶著水蒸汽的氣體由煙囪被風機抽出。
|
規格 （直徑×長度） |
筒體容積 （m3） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
紅星機器是一家專業生產礦山設備的廠家，其生產的節能烘干機設備制造工藝成熟、配套設施完善，型號種類齊全，價格合理優惠，產品售后有保障，再者，我公司也能夠根據客戶的特殊要求，為客戶量身制定詳細的項目設計方案，并提供合理的設備選型配置等等，確保讓客戶實現低投入高收益。心動不如行動，如有需要，均可免費咨詢紅星節能烘干機型號、價格等設備具體信息，或者您也可直接來我公司進行實地的參觀考察。具體參觀地址：鄭州高新技術產業開發區檀香路8號 河南紅星機器有限公司
