煤礦烘干機

Φ1.2×8.0m-Φ3.6×28m 筒徑×筒長：
1.9-76.0t/h 生產能力：

結構組成：主要由熱源、喂料裝置、帶式上料機、回轉滾筒、帶式出料機、引風機、除塵器和配電柜構成。

煤礦烘干機的廣泛用途

煤礦烘干機是用于各大煤炭加工企業對原料或者成品煤進行水分干燥的設備，整個烘干過程科學合理、烘干時間短，烘干效果好，受到了很多煤礦企業的歡迎，有利于增加煤炭的應用經濟價值。

圖片展示

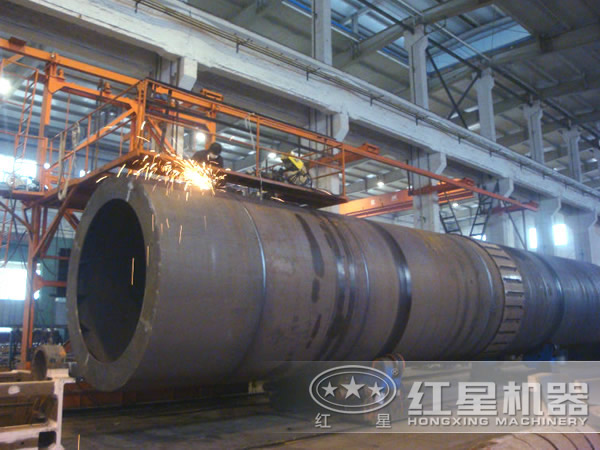

煤礦烘干機生產車間

煤礦烘干機生產加工車間

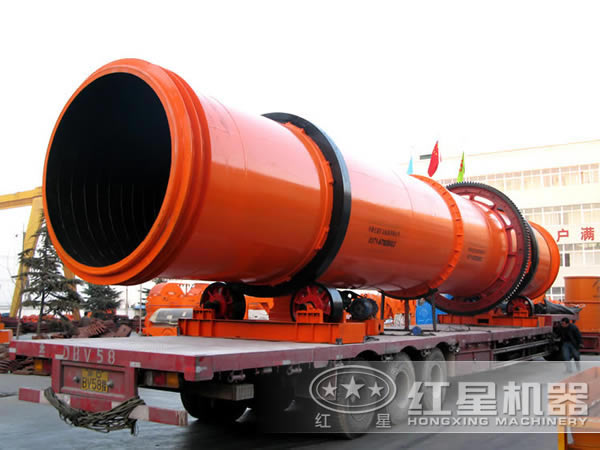

煤礦烘干機裝車發貨現場

工作流程

1.導料區。濕物料泥進入此區與高溫?zé)犸L(fēng)接觸迅速蒸發水分，物料在大導角的導料板抄動下，形不成粘結便被導入下一個工作區。

2.抄起清理區。濕料在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象。由于煤礦烘干機設計有清掃裝置，清掃裝置可對內壁粘附的物料進行清掃。在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高了干燥速率。

3.傾斜揚料板區。濕煤在此區已呈低水分松散狀態，物料在此區已不具有粘結現象，經過充分熱交換后物料達到所要求的水分狀態，進入最后的出料區。

4.出料區。滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個烘干過程。

性能優勢

1.成本低

煤礦烘干機熱效率高，熱損失小，熱源采用煤粉燃盡率高達99%的煤粉熱風爐，換熱效果好，效率高，比傳統燃煤熱風爐節煤30-50%，可采用干燥過程產生的褐煤粉做燃料，極大地降低了燃料成本。

煤礦烘干機優勢圖

2.熱效率高

該設備由于干燥系統采用熱煙氣與被干燥物料直接接觸，干燥效果好，熱交換充分，處理能力大，一次性降水能力強、產量高。

3.操作簡單

煤礦烘干機系統集成化程度高，且配備全自動智能監控系統，可對熱風爐爐膛，干燥機入口，出口和引風機入口主要部分的溫度，壓力、火焰、厭氧等參數時監測，自動化程度高。

4.利用率高

煤粉熱風爐啟停方便，嚴格采用了高可靠程序點火控制器，防止?fàn)t內點火爆燃及完成熄火連鎖保護，即開即停，無“悶火”過程，因此不存在“無功”燃料消耗。

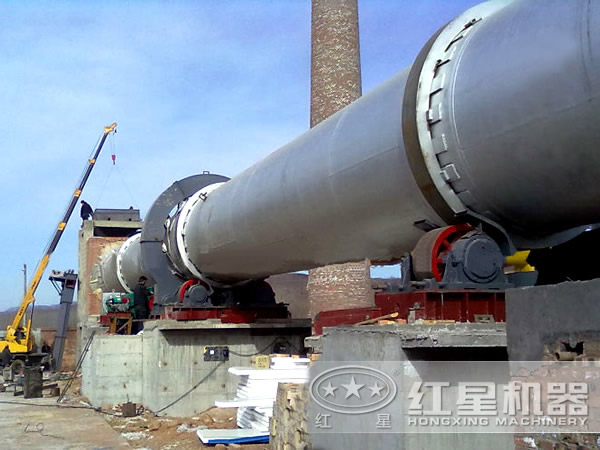

煤礦烘干機裝機客戶現場

烘干機客戶現場

技術參數

規格（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機 （kw）	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
